纳芯微推出隔离CAN收发器,提升工业系统的集成度和可靠性

2020年05月21日 10:21 ? 次阅读

2020年5月21日-国内领先的信号链芯片及其解决方案提供商苏州纳芯微电子股份有限公司(以下简称“纳芯微”)宣布推出隔离CAN收发器NSi1050,继续扩充公司丰富的隔离产品线,满足客户对隔离产品的多样化需求。该芯片集成了双通道数字隔离器和高可靠性CAN收发器,高集成度方案有助于简化系统设计,提升工业系统的可靠性。NSi1050隔离耐压高,满足增强隔离要求,并符合各种工业系统的安规需求,可广泛应用于工业自动化、电梯、电力、不间断电源、储能和其他工业接口卡等各类需要隔离CAN的工业通信系统中。

NSi1050具有高隔离耐压、高共模抗扰、高ESD、高集成度以及高可靠性的特点,其隔离耐压值可达5kVrms,抗共模瞬态干扰度(CMTI)达到80kV/us,传输速率高达1Mbps。与传统CAN接收器加光耦的分立方案相比,NSi1050集成度更高,可帮助设计者节约PCB布板面积。基于创新的“AdapTIve OOK”电容隔离技术,NSi1050实现了更低的辐射噪音和更高的抗干扰性能。

NSi1050性能特点:

  • 完全符合ISO11898-2标准
  • 高达5kVrms的隔离耐压
  • 80KV/us抗共模瞬态干扰度
  • 传输速率可达1Mbps
  • 芯片级ESD:HBM ±8kV
  • 逻辑测供电范围:2.5V ~ 5.5V
  • CAN总线供电范围:4.5V ~ 5.5V
  • 总线保护电压:-40V ~ +40V
  • TXD显性超时保护功能
  • 电流与温度保护机制
  • 工作温度范围:-40℃~125℃

NSi1050提供WB SOIC-16、DUB-8两种封装形式,完全兼容ISO11898-2技术标准,可广泛应用于各类需要隔离CAN的通信系统中,例如变频、伺服、PLC等工业自动化场景,电梯的变频器、轿厢板、内外呼板等模块,配网自动化终端xTU、充电桩等电力系统,以及不间断电源、储能和其他工业接口卡应用中。

纳芯微推出隔离CAN收发器,提升工业系统的集成度和可靠性

NSi1050功能框图

纳芯微致力于技术突破与应用创新,后续将推出包括隔离ADC、隔离电流运放、隔离电压运放等一系列隔离产品,为客户提供更加丰富的产品组合与解决方案,敬请关注。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

使用ADuM5411数字隔离器和iCoupler四通道

EVAL-ADuM5411UEBZ,评估板支持四通道iCoupler数据隔离器,包括ADuM5410,ADuM5412,ADu...
发表于 2020-05-20 14:50? 82次阅读
使用ADuM5411数字隔离器和iCoupler四通道

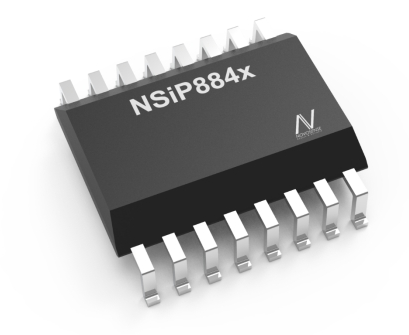

纳芯微推基于“Adaptive OOK”新一代增...

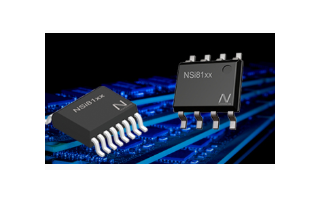

NSi82xx系列采用创新性的“Adaptive OOK”技术,将抗共模瞬态干扰能力提升至200kV....
发表于 2020-04-30 11:05? 313次阅读
纳芯微推基于“Adaptive OOK”新一代增...

CAN收发器芯片典型应用电路

分裂终端(split termination)的概念如图所示,总线端节点的终端电阻都被分成两个等值的....
发表于 2020-04-27 14:30? 629次阅读
CAN收发器芯片典型应用电路

使用0级数字隔离器解决高温隔离设计难题

因为汽车工业继续在混合电动汽车(HEV)中采用48V系统,车载网络对信号隔离的需求变得更加重要。如果....
发表于 2020-04-17 15:11? 390次阅读
使用0级数字隔离器解决高温隔离设计难题

芯力特自主研发CAN收发器芯片出货量突破1000...

芯力特致力于面向物联网、工业及车载领域客户提供高性能、高稳定的芯片产品,当前自主研发的CAN收发器芯....
发表于 2020-04-10 09:16? 485次阅读
芯力特自主研发CAN收发器芯片出货量突破1000...

DIN VDE V 0884-11:2017-0...

目前,DIN VDE V 0884-11需要使用行业标准的时间相关的电介质击穿(TDDB)测试方法来....
发表于 2020-04-01 14:48? 374次阅读
DIN VDE V 0884-11:2017-0...

面向HVAC楼宇自动化CAN收发器MAX1488...

Maxim面向HVAC和楼宇自动化推出CAN收发器,快速解决安装故障并提高可靠性 MAX14883E....
发表于 2020-03-26 14:55? 39次阅读
面向HVAC楼宇自动化CAN收发器MAX1488...

德州仪器推出业界首款0级数字隔离器,可支持高达1...

 工程师可以使用TI新型0级产品简化汽车高温设计,帮助提高信号隔离和车载网络性能。
发表于 2020-03-04 08:00? 523次阅读
德州仪器推出业界首款0级数字隔离器,可支持高达1...

ADUM141E1BRWZ-RL 代理现货,价格优势

ADUM141E1BRWZ-RL             有需求的随时加QQ:383051890 ...
发表于 2019-12-25 15:26? 183次阅读
ADUM141E1BRWZ-RL  代理现货,价格优势

基于汽车应用的车载15W无线充电方案

随着手机支持无线充电的普及,无线充电器也开始进入汽车。ZLG针对无线充电产品设计繁琐、认证难等行业痛....
发表于 2019-11-26 09:10? 417次阅读
基于汽车应用的车载15W无线充电方案

应用电路使用ADuM3100数字隔离器是由高功率开关MOSFET组成的H桥,由低压逻辑信号控制

应用电路使用ADuM3100数字隔离器是由高功率开关MOSFET组成的H桥,由低压逻辑信号控制。该电路在逻辑信号...
发表于 2019-11-07 08:53? 1222次阅读
应用电路使用ADuM3100数字隔离器是由高功率开关MOSFET组成的H桥,由低压逻辑信号控制

NI与纳芯微、孤波达成三方战略合作,开启半导体测...

National Instruments,(简称NI)近日与苏州纳芯微电子股份有限公司(简称纳芯微)....
发表于 2019-11-04 15:31? 823次阅读
NI与纳芯微、孤波达成三方战略合作,开启半导体测...

纳芯微推出国内首款集成隔离DC/DC电源的数字隔...

国内领先的信号链芯片及其解决方案提供商苏州纳芯微电子股份有限公司(以下简称“纳芯微电子”)今日宣布推....
发表于 2019-09-29 14:21? 1353次阅读
纳芯微推出国内首款集成隔离DC/DC电源的数字隔...

数字隔离器应用于汽车xEV设计

MS-2389:数字隔离器:解决汽车xEV应用中的设计难题...
发表于 2019-09-25 11:38? 280次阅读
数字隔离器应用于汽车xEV设计

数字隔离器的可靠性要求

MS-2476: 数字隔离器满足汽车应用的质量和可靠性要求...
发表于 2019-09-19 08:08? 286次阅读
数字隔离器的可靠性要求

数字隔离器是否代替光耦?有何优势?

隔离器从原理上一般分为三类:光电隔离器,电感式隔离器和电容隔离器。习惯上将第一类称为光耦,后面两类称....
发表于 2019-08-30 09:15? 1894次阅读
数字隔离器是否代替光耦?有何优势?

光耦隔离器与数字隔离器对比

光耦合组件是最早的隔离器,也称为光耦隔离器或光耦合器,简称「光耦」(optos)。第一代光耦于196....
发表于 2019-08-30 09:08? 1553次阅读
光耦隔离器与数字隔离器对比

数字隔离器实现更易于使用的隔离式通信串行总线

8月27日,中国联通与金蝶集团在2019中国工业互联网大会暨粤港澳大湾区数字经济大会上宣布成立合资公....
发表于 2019-08-29 15:33? 1445次阅读
数字隔离器实现更易于使用的隔离式通信串行总线

关于利用数字隔离器技术增强工业电机控制性能的方法...

电机控制应用的栅极驱动器关断时序如图8所示,其中处理器的关断命令跟在IGBT栅极发射极信号之后。从关....
发表于 2019-08-22 10:19? 1104次阅读
关于利用数字隔离器技术增强工业电机控制性能的方法...

关于简化医疗和工业应用中的USB隔离的方法

驱动隔离的USB 电缆(图9)需使用DC/DC转换器为下游端口和电缆供电。为了满足USB规范的要求,....
发表于 2019-08-21 14:09? 1029次阅读
关于简化医疗和工业应用中的USB隔离的方法

关于利用数字隔离器技术增强工业电机控制性能方案设...

电机控制应用的栅极驱动器关断时序如图8所示,其中处理器的关断命令跟在IGBT栅极发射极信号之后。从关....
发表于 2019-08-19 08:15? 956次阅读
关于利用数字隔离器技术增强工业电机控制性能方案设...

LTM2893和LTM2895两款100MHz...

100MHz的隔离SPI模数转换器Solution_zh
发表于 2019-08-13 06:13? 1097次观看
 LTM2893和LTM2895两款100MHz...

如何为数字隔离器构造隔离型电源?

本文为大家整理了关于数字隔离器设计最常见问题清单。
发表于 2019-08-07 15:07? 1604次阅读
如何为数字隔离器构造隔离型电源?

干货 | 数字隔离器、隔离式数字输入模块之间有何...

虽然隔离式数字输入模块和数字隔离器听起来很相似,但实际上它们之间却存在着明显的差异。
发表于 2019-08-07 14:20? 2099次阅读
干货 | 数字隔离器、隔离式数字输入模块之间有何...

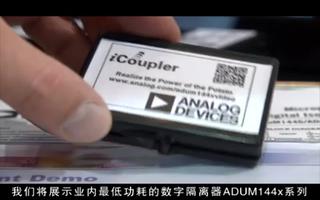

ADuM124x和ADuM144x系列数字隔离器

ADuM124x和ADuM144x系列数字隔离器是业界功耗最低的隔离器, 支持最高2500V的隔离电....
发表于 2019-08-01 06:14? 768次观看
ADuM124x和ADuM144x系列数字隔离器

I2C隔离器如何实现双向数据传输

观看此视频,了解ADuM1250/ADuM2250 iCoupler?数字隔离器如何利用Philip....
发表于 2019-08-01 06:06? 1381次观看
I2C隔离器如何实现双向数据传输

请问我能进行电压信号的采集利用数字隔离器进行隔离吗?

原子哥 我能进行电压信号的采集利用数字隔离器进行隔离比如ISO7421隔离器,之后进入MCU的ADC或者相关外置AD...
发表于 2019-07-26 02:04? 150次阅读
请问我能进行电压信号的采集利用数字隔离器进行隔离吗?

新型isoPower增强数字隔离器构建紧凑型低噪...

2层PCB板上EMI低于B类的新型isoPower?增强数字隔离器,使您能够首次符合辐射标准,从而减....
发表于 2019-07-24 06:11? 872次观看
新型isoPower增强数字隔离器构建紧凑型低噪...

数字隔离器设计攻关常见问题清单!

您是否正在搜寻有关数字隔离器的更多信息?
发表于 2019-07-19 09:03? 1935次阅读
数字隔离器设计攻关常见问题清单!

将iCoupler数字隔离器应用于电机控制设计中

电机控制设计中的iCoupler?数字隔离器
发表于 2019-07-18 08:36? 798次观看
将iCoupler数字隔离器应用于电机控制设计中

采用隔离电源技术的智能电表应用

兼容直流的电流互感器一直用于检测智能电表中的交流电流,但它有一些缺点,而且很昂贵。对于某些应用,分流电阻是更好...
发表于 2019-07-17 08:12? 311次阅读
采用隔离电源技术的智能电表应用

新型iCoupler数字隔离器系列如何实现高级性...

本视频将探讨ADI公司鲁棒的新型iCoupler?数字隔离器系列,它们采用了开关键控(OOK)架构。....
发表于 2019-07-17 06:17? 688次观看
新型iCoupler数字隔离器系列如何实现高级性...

ADUM347x icoupler数字隔离器的性...

ADI公司出品的iCoupler?数字隔离器。ADuM347x是业界首款在单封装中集成变压器驱动器和....
发表于 2019-07-17 06:04? 704次观看
ADUM347x icoupler数字隔离器的性...

ADM2682E/ADM2687E隔离收发器系列...

ADM2682E和ADM2687E是ADI隔离收发器系列新增的重要产品,集成了ADI公司的iCoup....
发表于 2019-07-15 06:06? 1802次观看
ADM2682E/ADM2687E隔离收发器系列...

iCoupler数字隔离器在医疗应用中的重要性

了解iCoupler?数字隔离器如何提供简单的解决方案,以安全隔离方式将病人与外部监控器或PC相连。
发表于 2019-07-15 06:05? 737次观看
iCoupler数字隔离器在医疗应用中的重要性

数字隔离器的工作原理和应用

罗国才 应用工程师 当前的电子系统中,往往有很多数字信号和模拟信号需要进行传递,同时要求有很高的电阻隔离特性,...
发表于 2019-07-12 07:19? 1125次阅读
数字隔离器的工作原理和应用

ADuM144x系列数字隔离器的应用分析

ADuM144x系列数字隔离器是业界功耗最低的隔离器,支持最高2500V的隔离电压,采用超小型QSO....
发表于 2019-07-12 06:02? 886次观看
ADuM144x系列数字隔离器的应用分析

iCoupler数字隔离器系列的特性及产品介绍

iCoupler数字隔离器系列提供隔离与创新特性,采用单封装,是业界种类最齐全的隔离器产品,包括标准....
发表于 2019-07-09 06:12? 1074次观看
iCoupler数字隔离器系列的特性及产品介绍

iCoupler汽车数字隔离器的性能要求分析

混合式和全电动汽车对质量、可靠性和稳定性提出了更高的要求。iCoupler汽车数字隔离器经过额外的认....
发表于 2019-07-08 06:08? 718次观看
iCoupler汽车数字隔离器的性能要求分析

iCoupler数字隔离器通过CSA封装认证

针对最高工作电压为220-250 V AC的系统,iCoupler数字隔离器以最小8mm的爬电距离通....
发表于 2019-07-01 06:15? 714次观看
iCoupler数字隔离器通过CSA封装认证

一文读懂数字输入和数字隔离器之间的区别

虽然隔离数字输入和数字隔离器听起来很相似,但实际上它们之间存在一些显著差异。阅读本文后,希望您能够轻....
发表于 2019-06-29 09:44? 2210次阅读
一文读懂数字输入和数字隔离器之间的区别

iCoupler数字隔离器和光耦合器的隔离功能测...

我们对两种产品进行了VDE 10kV浪涌电压下的测试,验证它们的隔离能力。iCoupler 数字隔离....
发表于 2019-06-28 06:01? 1046次观看
iCoupler数字隔离器和光耦合器的隔离功能测...

芯片超人与苏州纳芯微达成战略合作

随着美利坚对华为进行贸易限制,半导体行业核心器件国产替代备受关注。业内人士指出,近年来国内企业从基础....
发表于 2019-06-21 16:50? 1936次阅读
芯片超人与苏州纳芯微达成战略合作

数字隔离器的工作原理,产品特点及性能介绍

当前的电子系统中,往往有很多数字信号和模拟信号需要进行传递,同时要求有很高的电阻隔离特性,实现电子系统与用户之...
发表于 2019-06-20 06:18? 299次阅读
数字隔离器的工作原理,产品特点及性能介绍

ADuM124x和ADuM144x系列数字隔离器...

ADuM124x和ADuM144x系列数字隔离器是业界功耗最低的隔离器,支持最高2500V的隔离电压....
发表于 2019-06-20 06:00? 998次观看
ADuM124x和ADuM144x系列数字隔离器...

测试数字隔离器

测试数字隔离器
发表于 2019-06-12 17:06? 239次阅读
测试数字隔离器

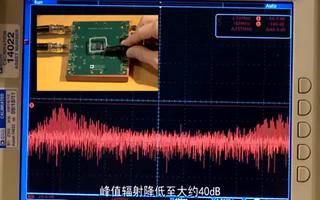

如何最低化iCoupler数字隔离器的辐射

本视频将向您展示如何设计PC电路板来在使用iCoupler数字隔离器时最大程度地减少辐射。
发表于 2019-06-12 06:28? 982次观看
如何最低化iCoupler数字隔离器的辐射

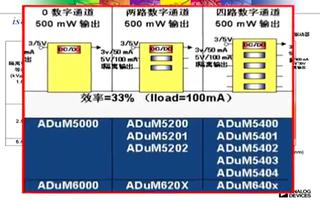

iCoupler数字隔离器技术的相关介绍

需要隔离数据的设计往往也需要隔离电源。iCoupler数字隔离器技术不仅能取代光耦合器,起到隔离数据....
发表于 2019-06-11 06:39? 1351次观看
iCoupler数字隔离器技术的相关介绍

ADuM348x数字隔离器的性能及应用

了解ADuM348x系列iCoupler?数字隔离器如何成为第一款可直接与1.8V I/O接口的隔离....
发表于 2019-06-11 06:09? 1375次观看
ADuM348x数字隔离器的性能及应用

如何优化SPI应用中使用数字隔离器的时钟选项

本视频以多个例子说明如何优化SPI应用中使用数字隔离器的时钟选项。选择合适的隔离器时,数据速率很重要....
发表于 2019-06-10 06:33? 1567次观看
如何优化SPI应用中使用数字隔离器的时钟选项

电容式数字隔离器的简化设计方案

低速路径比高速路径多出几个功能元件。因为低频输入信号要求隔离势垒禁止采用大电容,所以输入信号被用于对....
发表于 2019-06-04 14:44? 676次阅读
电容式数字隔离器的简化设计方案

ADI新产品新闻:快速了解5月新品信息

ADRF5720 是一款 6 位数字硅衰减器,以 0.5 dB步长提供 31.5 dB 的衰减控制范....
发表于 2019-05-23 10:17? 646次阅读
ADI新产品新闻:快速了解5月新品信息

浅谈I2C隔离器的六大设计注意事项

隔离可防止系统两个部分之间的直流电和异常的交流电,但仍然支持两个部分之间的信号和电源传输。隔离通常能....
发表于 2019-05-20 15:51? 2462次阅读
浅谈I2C隔离器的六大设计注意事项

有关数字隔离器的七大设计问题

您是否正在搜寻有关数字隔离器的更多信息?我们将为您提供帮助。根据 TI E2E? 社区的反馈,我们搜....
发表于 2019-05-17 15:51? 791次阅读
有关数字隔离器的七大设计问题

利用数字隔离器应对EMC(电磁兼容)挑战

在仪器仪表、过程控制、工业自动化、电机和功率控制、医疗保健等应用中,需要将信息从各种传感器传送到中央....
发表于 2019-05-16 17:42? 2289次阅读
利用数字隔离器应对EMC(电磁兼容)挑战

数字隔离器的基本概念及选择三要素

数字隔离器是电子系统中,数字信号和模拟信号进行传递时,使其且具有很高的电阻隔离特性,以实现电子系统与....
发表于 2019-05-15 16:28? 5605次阅读
数字隔离器的基本概念及选择三要素

数字隔离器可以为工业电机驱动应用带来性能优势

作者:Bob Briano,ADI公司营销和应用经理;Aengus Murray,ADI公司电机和功....
发表于 2019-05-09 16:18? 1747次阅读
数字隔离器可以为工业电机驱动应用带来性能优势

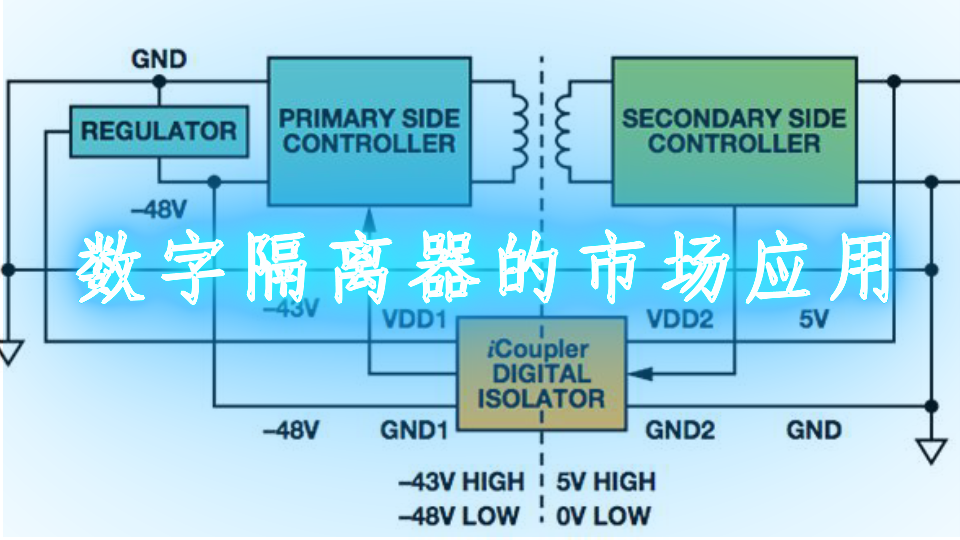

数字隔离器的市场应用
